MAX98357A 3006 I2S 3W amplificador

Potencia de salida: 4h 3,2W, 10pc THD, 8h 1,8W, 10pc THD, con fuente de alimentación de 5V

PSRR:77 decibelios, típico @1 KHZ

La frecuencia de muestreo de I2 oscila entre 8 kHz y 96 kHz.

No necesitas MCLK

Haga clic en + para aparecer Reduzca

Ganancia opcional de cinco pines: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB

Excelente supresión de clic y pop

Protección de apagado en caliente

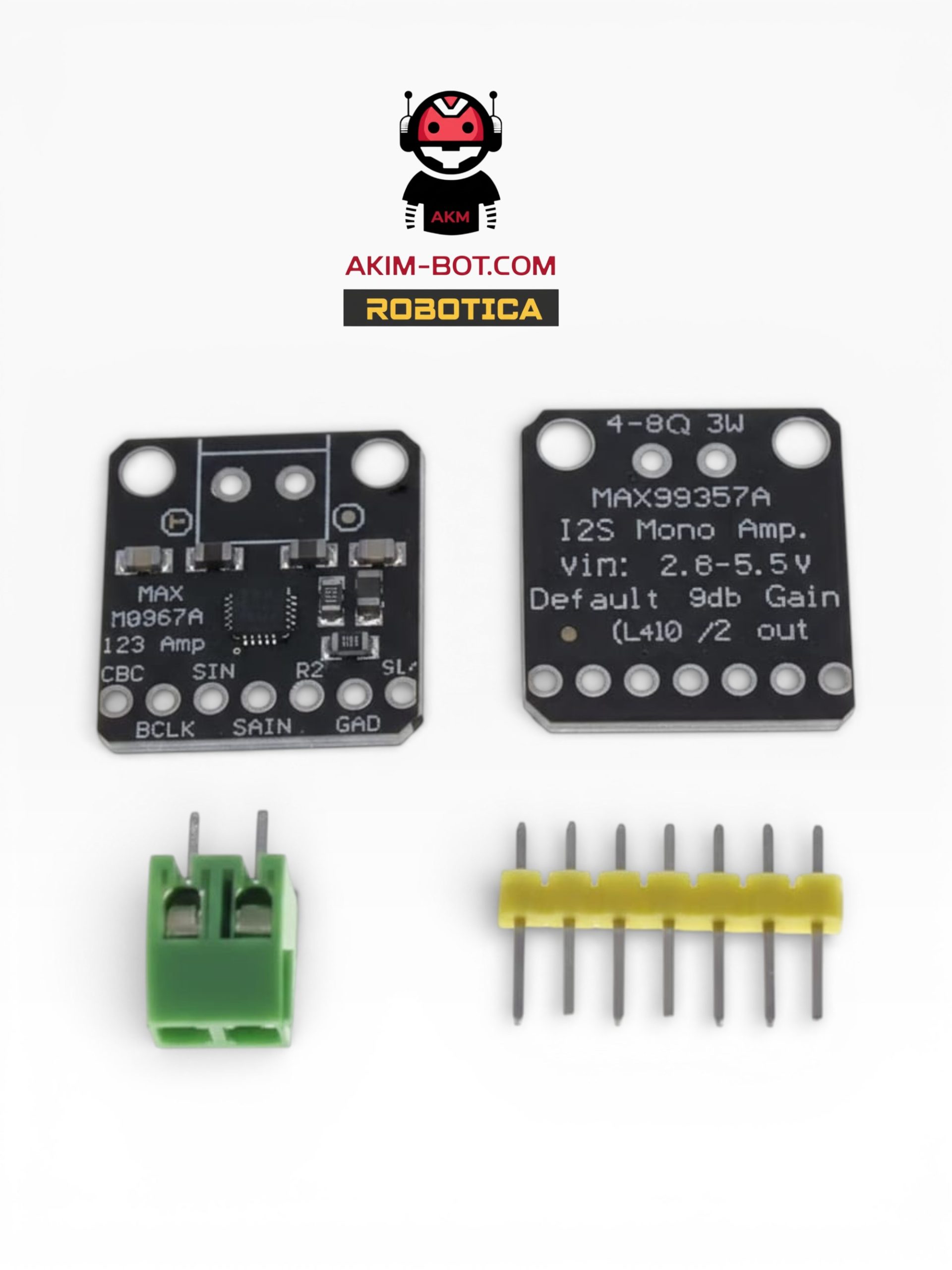

Como tablero de grifo ensamblado y probado, con una pequeña pieza de cabeza opcional y un tablero de conexión de 3,5 mm.Si necesita conectar el cabezal al terminal, haga algo de soldadura.

Toma la entrada de audio digital I2 estándar y no solo la decodifica en una señal analógica, sino que también la amplifica directamente en un altavoz.Perfecto para agregar sonido amplificado compacto, se necesitan 2 interrupciones (I2sDAC+AMP) y se combina en uno.

I2 (no confundir con I2c), en el Protocolo de sonido digital utilizado para entregar datos de audio en una placa de circuito.Muchos chips y procesadores de alta gama gestionan todo el audio en formato I2 digital.Luego, para ingresar o generar datos, se utilizan tres o cuatro pines (entrada de datos, salida de datos, reloj de bits y selección de canales izquierdo y derecho).Por lo general, para los dispositivos de audio, existe un chip DAC que toma los I2 y los convierte en una señal analógica que puede controlar los auriculares.

Este pequeño amplificador mono es sorprendentemente potente: capaz de suministrar 3,2 vatios de potencia a un altavoz de impedancia de 4 ohmios (5 voltios de potencia y 10% THD).Dentro del microchip hay un controlador de nivel D capaz de funcionar entre 2,7 V y 5,5 V CC.Debido a que AMP es de clase D, es altamente eficiente y perfecto para proyectos portátiles y que funcionan con baterías.Tiene protección térmica incorporada y protección contra sobrecorriente, pero apenas podemos saber que se está calentando.

La entrada de audio es estándar I2 y puede utilizar datos lógicos de 3,3 V o 5 V.Las salidas están «bridas», esto significa que están conectadas directamente a la salida, en lugar de conectadas a tierra.La salida es una modulación de ancho de pulso de onda cuadrada de ~300 kHz, que luego «promedida» por la bobina del altavoz; no se escuchan altas frecuencias.Todo esto significa que no puedes conectar la salida a otro amplificador, debería controlar los altavoces directamente.

Hay un pasador de ganancia que se puede manipular para cambiar la ganancia.De forma predeterminada, el amplificador le dará una ganancia de 9 dB.Los pines de ganancia se pueden configurar en 3 dB, 6 dB, 9 dB, 12 dB o 15 dB conectando directamente una resistencia pull-up, una resistencia pull-down o un cableado.

Los pines de apagado/modo se pueden utilizar para poner el chip en estado de apagado o para configurar qué canal de audio I2 está conectado al altavoz a través de la tubería.De forma predeterminada, el amplificador emitirá (L+R) /2 mixos estéreo a la salida mono.Al agregar una resistencia, puede cambiarla para salir justo a la izquierda o a la derecha.
